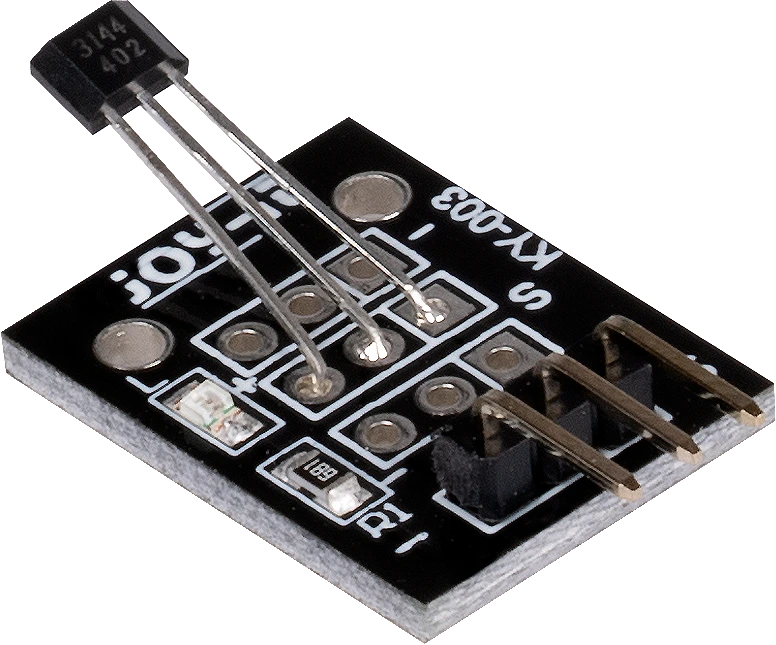

Módulo Sensor de Efecto Hall Magnético KY-003 para Arduino

Todo lo que necesitas saber sobre el Módulo Sensor de Efecto Hall KY-003

Si estás desarrollando proyectos de electrónica interactiva, automatización o robótica, la detección precisa del entorno es fundamental. El Módulo Sensor de Efecto Hall KY-003 se presenta como una de las soluciones más eficientes, económicas y confiables para la detección de campos magnéticos. Diseñado para integrarse de manera impecable con placas de desarrollo como Arduino, microcontroladores PIC, Raspberry Pi o el potente ESP32, este componente no puede faltar en tu banco de trabajo.

A diferencia de los interruptores mecánicos tradicionales, que sufren desgaste por fricción, el KY-003 opera sin contacto físico, garantizando una vida útil prolongada y lecturas de alta velocidad sin rebotes en la señal (el temido bouncing mecánico).

¿Qué es y cómo funciona el Efecto Hall?

Para entender el valor de este módulo, es útil comprender la física detrás de él. El sensor se basa en el Efecto Hall, un fenómeno descubierto por el físico Edwin Hall en 1879. En términos sencillos, cuando una corriente eléctrica fluye a través de un conductor (en este caso, un semiconductor dentro del chip del sensor) y este se expone a un campo magnético perpendicular, se genera una diferencia de potencial o voltaje transversal.

El módulo KY-003 incorpora un circuito integrado de estado sólido, específicamente de la familia A3144 o similares. Este chip no solo incluye el elemento sensible al Efecto Hall, sino que integra un amplificador, un disparador Schmitt (Schmitt trigger) y un transistor de salida de colector abierto. Esto significa que cuando el sensor detecta el polo sur de un imán permanente cerca de su superficie, el disparador Schmitt cambia de estado y la salida digital pasa a un nivel lógico bajo (LOW). Cuando el campo magnético se aleja, la salida vuelve a un estado alto (HIGH).

Especificaciones Técnicas del Sensor Magnético KY-003

Al comprar componentes para hardware hacking o desarrollo de prototipos, conocer los límites técnicos es vital. Aquí tienes los datos duros del sensor:

• Voltaje de Operación: 4.5V a 24V DC (Perfecto para lógica de 5V de Arduino y adaptable a sistemas de 3.3V).

• Tipo de Salida: Digital (Señal de onda cuadrada On/Off).

• Chip Principal: Sensor de Efecto Hall integrado de la serie 3144.

• Corriente de Salida Máxima: 25 mA.

• Rango de Temperatura de Operación: -40°C a +85°C (Ideal para entornos industriales o de motor).

• Dimensiones del Módulo: 18.5mm x 15mm.

• Pines de Conexión: Cuenta con 3 pines estándar: GND (Tierra), VCC (Alimentación) y S (Señal de salida).

• Indicador Visual: Incluye un LED SMD integrado en la placa que se enciende cuando se detecta un campo magnético, facilitando enormemente el diagnóstico y la depuración sin necesidad de mirar la consola serie.

¿Para qué sirve? Principales Aplicaciones y Proyectos

La versatilidad del Sensor de Efecto Hall KY-003 lo convierte en el protagonista de una infinidad de aplicaciones, desde proyectos escolares hasta implementaciones de domótica avanzada. Algunos de sus usos más populares incluyen:

1. Medición de Velocidad (Tacómetros y RPM): Colocando un pequeño imán de neodimio en la rueda de un vehículo, el eje de un motor DC o en los pedales de una bicicleta estática, puedes contar cuántas veces pasa el imán frente al sensor por minuto. Esta es la base para construir tacómetros digitales precisos o calcular la distancia recorrida en proyectos de robótica móvil.

2. Interruptores de Fin de Carrera (Limit Switches): En impresoras 3D o máquinas CNC, los interruptores mecánicos pueden fallar tras miles de impactos. Usar un KY-003 como interruptor de límite sin contacto asegura que el cabezal de impresión se detenga en el eje cero con precisión milimétrica y sin desgaste físico.

3. Sistemas de Seguridad y Alarmas: Puedes instalar el sensor en el marco de una puerta o ventana y un imán en la parte móvil. Si la puerta se abre, el campo magnético se rompe y el microcontrolador puede disparar una alarma o enviar una notificación vía Wi-Fi (si usas un ESP8266 o ESP32).

4. Detección de Posición: Excelente para determinar si una tapa está cerrada, si una pieza móvil ha llegado a su destino o para contar objetos metálicos magnetizados en una cinta transportadora.

Integración Sencilla con Arduino

Una de las grandes ventajas de adquirir este sensor es su increíble facilidad de uso. No requiere librerías complejas. Dado que su salida es estrictamente digital, basta con conectar el pin de señal (S) a cualquier pin digital de tu Arduino. En tu código, solo necesitas usar la función estándar digitalRead() de referencia de Arduino para leer el estado del sensor.

Te recomendamos utilizar la resistencia pull-up interna de tu microcontrolador (configurando el pin como INPUT_PULLUP) para asegurar una lectura estable cuando no hay un campo magnético presente.

Conclusión

Si buscas un componente robusto, fácil de programar y extremadamente útil para interactuar con el mundo físico mediante el magnetismo, el Módulo Sensor de Efecto Hall KY-003 es una adición obligatoria para tu arsenal de componentes electrónicos. Haz tu pedido hoy mismo y lleva el control magnético a tu próximo desarrollo tecnológico.
