Sensor Infrarrojo Evasor de Obstáculos KY-032 para Arduino

¿Qué es el Sensor Infrarrojo KY-032 y para qué sirve?

En el mundo de la robótica y el desarrollo de hardware, la percepción del entorno es vital. El sensor infrarrojo evasor de obstáculos KY-032 es un módulo electrónico capaz de detectar la presencia de objetos frente a él sin necesidad de contacto físico.

A diferencia de los sensores ultrasónicos que utilizan sonido, el módulo KY-032 utiliza tecnología óptica. Incorpora un par de diodos: un emisor que proyecta un haz de luz infrarroja (invisible al ojo humano) y un receptor que capta el reflejo de esa luz cuando rebota contra una superficie. Si el receptor detecta la señal reflejada, el módulo envía un pulso digital bajo (LOW) al microcontrolador, indicando que hay un obstáculo en el camino.

Este comportamiento lo convierte en el aliado perfecto para dotar de “visión” a vehículos autónomos, líneas de ensamblaje automatizadas o cualquier prototipo que requiera interacción espacial.

Principio de funcionamiento y la ventaja del chip NE555

Una de las grandes ventajas de comprar el módulo KY-032 frente a sensores IR más básicos (como el KY-033 o el TCRT5000), es su robustez frente a la interferencia lumínica. La luz del sol o las ampolletas de un entorno cerrado emiten radiación infrarroja que suele confundir a los sensores baratos.

Para solucionar esto, el KY-032 viene equipado con un circuito integrado temporizador NE555 montado en la placa. Este chip se encarga de generar una señal de oscilación a una frecuencia específica (generalmente 38 kHz). El receptor infrarrojo está sintonizado para reaccionar únicamente a esta frecuencia de 38 kHz, filtrando casi por completo la luz ambiental. Esta característica garantiza lecturas precisas y evita los temidos falsos positivos, haciendo que tus proyectos sean mucho más estables. Puedes leer más sobre la teoría de la radiación infrarroja en Wikipedia.

Características Técnicas del Módulo KY-032

Para asegurar una integración perfecta en tu entorno de desarrollo, aquí tienes las especificaciones clave de este hardware:

• Voltaje de funcionamiento: 3.3V a 5V DC (Ideal para lógica TTL de Arduino y ESP32).

• Corriente de trabajo: ≥ 20mA.

• Rango de detección de distancia: 2 cm a 40 cm (Ajustable mediante potenciómetro).

• Ángulo de detección: 35° aproximadamente.

• Señal de salida: Digital (Nivel BAJO al detectar objeto, nivel ALTO sin objeto).

• Chip de oscilación: NE555 para inmunidad a la luz ambiental.

• Pines de conexión: 4 pines (GND, +, OUT, EN).

• Temperatura de operación: -10°C a +50°C.

¿En qué proyectos puedes usar el Sensor de Obstáculos KY-032?

La versatilidad de este componente te permite implementarlo en una amplia variedad de escenarios de ingeniería y hobbismo:

1. Robótica Educativa y Competitiva: Es el estándar en la creación de “Robots Evasores de Obstáculos” (Obstacle Avoidance Robots) y robots de laberinto.

2. Sistemas de Seguridad y Domótica: Puede instalarse en marcos de puertas o ventanas para actuar como una barrera fotoeléctrica de corto alcance que dispare una alarma al romperse el haz.

3. Líneas de Producción y Automatización: Perfecto para contar objetos que pasan por una cinta transportadora o verificar la presencia de una pieza antes de accionar un servomotor.

4. Dispensadores Automáticos: Se utiliza frecuentemente en dispensadores de alcohol gel, jabón o agua para mascotas, activando una bomba de agua al detectar las manos.

Cómo conectar y calibrar el KY-032 con Arduino o ESP32

Integrar este módulo a tu ecosistema de desarrollo es directo. En plataformas como Arduino o usando MicroPython en un ESP32, no necesitas librerías complejas, solo leer el estado digital del pin.

Configuración de Pines (Pinout):

• GND: Conectar a tierra (GND) del microcontrolador.

• + (VCC): Conectar a 5V (o 3.3V según tu placa).

• OUT: Conectar a cualquier pin digital de lectura (ej. Pin 2 en Arduino Uno).

• EN (Enable): Pin de habilitación (generalmente protegido por un jumper). Si se retira el jumper, puedes controlar el encendido/apagado del sensor enviando una señal desde el microcontrolador para ahorrar energía.

Calibración de los Potenciómetros

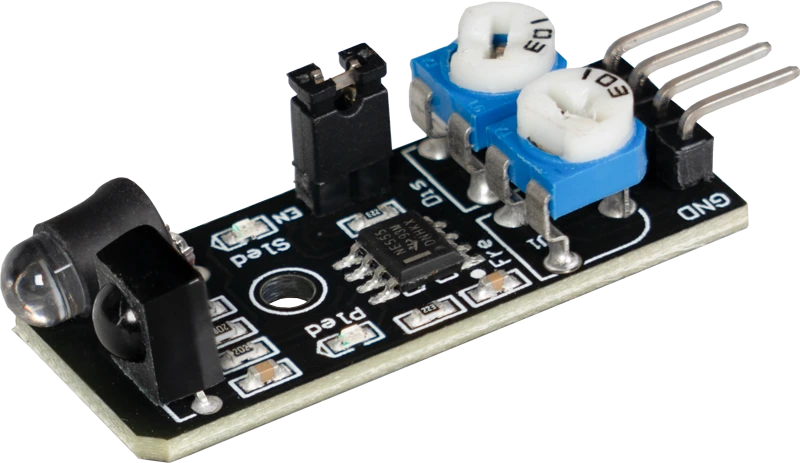

El módulo incluye dos potenciómetros (los componentes azules con diales blancos que ves en la placa):

1. Ajuste de Frecuencia (Fre): Sirve para sintonizar el emisor exactamente a los 38kHz. Recomendación: Viene calibrado de fábrica, se sugiere no modificarlo a menos que el sensor presente inestabilidad grave.

2. Ajuste de Distancia (Dis): Gira este potenciómetro en sentido horario para aumentar la sensibilidad y la distancia de detección (hasta ~40cm), o en sentido antihorario para reducirla. Ajusta esto según el material y color del obstáculo que planeas detectar (los objetos blancos reflejan mejor la luz IR que los negros).
