Sensor de Luz LDR KY-018 para Arduino | Módulo Fotorresistencia

¿Qué es el Sensor de Luz por Fotorresistencia LDR KY-018?

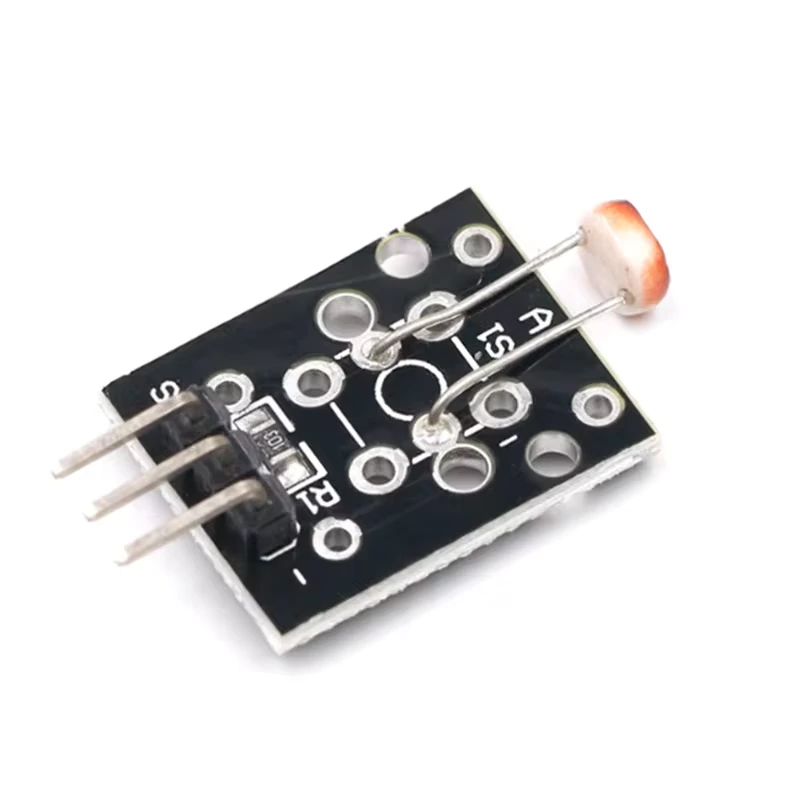

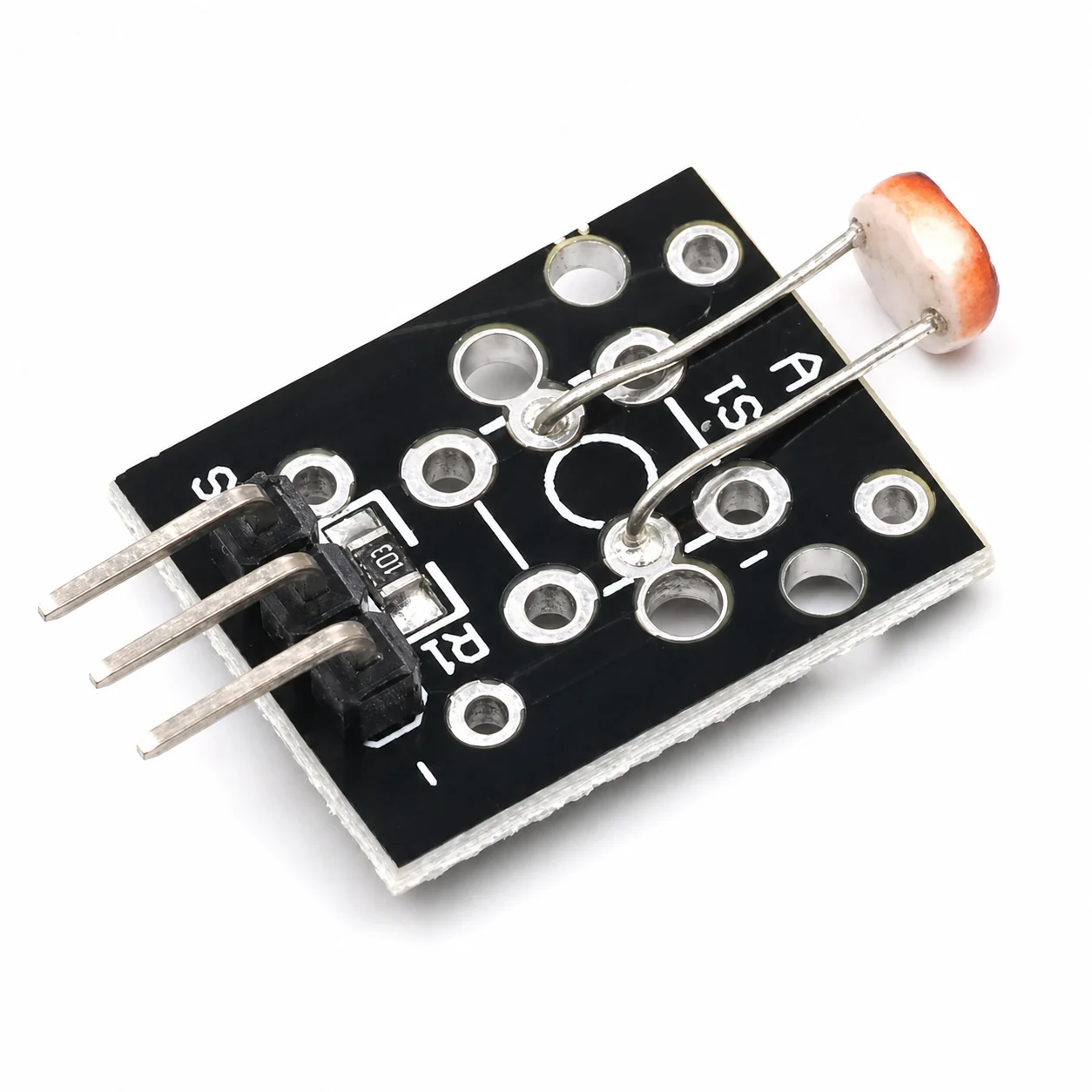

El Módulo Sensor de Luz KY-018 es un dispositivo electrónico compacto diseñado para medir la intensidad de la luz ambiental. Su componente principal es una fotorresistencia (LDR – Light Dependent Resistor), un resistor variable cuya resistencia eléctrica disminuye significativamente a medida que aumenta la cantidad de luz que incide sobre su superficie.

Este módulo es una de las opciones más populares en el mundo del DIY (Hazlo tú mismo), la robótica educacional y la creación de prototipos debido a su bajo costo y extrema facilidad de uso. A diferencia de un fotorresistor suelto, el módulo KY-018 ya integra en su placa de circuito impreso (PCB) una resistencia de 10 kΩ configurada como un divisor de voltaje. Esto significa que está listo para conectarse directamente a los pines analógicos de tu placa favorita, eliminando la necesidad de soldar componentes adicionales o protoboards complejos.

¿Cómo funciona el Módulo KY-018?

El principio de funcionamiento se basa en la fotoconductividad. Cuando el sensor está en la oscuridad, la resistencia del LDR es muy alta (puede llegar a los megaohmios). En este estado, la señal de voltaje de salida que envía al microcontrolador es baja. Sin embargo, cuando expones el sensor a una fuente de luz (como la luz del sol, una ampolleta o un láser), los fotones impactan el material semiconductor del LDR, liberando electrones y disminuyendo drásticamente su resistencia. Esto provoca que el voltaje en el pin de señal (S) aumente proporcionalmente a la intensidad luminosa.

El microcontrolador lee esta variación de voltaje analógico (generalmente un valor entre 0 y 1023 en placas de 10 bits) y, mediante código, puedes traducir ese número en acciones concretas. Si quieres profundizar en la física de estos componentes, puedes revisar la documentación sobre fotorresistencias en Wikipedia.

Especificaciones Técnicas Principales

Al integrar este componente en tus desarrollos, es vital conocer sus límites y capacidades:

• Voltaje de Operación: 3.3V a 5V DC (Totalmente compatible con lógicas de 5V y de 3.3V como las del ESP32).

• Tipo de Salida: Analógica.

• Componente principal: Fotorresistencia (Photoresistor) sensible al espectro de luz visible.

• Resistencia integrada: 10 kΩ (divisor de tensión).

• Dimensiones: 18.5 mm x 15 mm (ideal para espacios reducidos).

Pines de Conexión del Módulo

El conexionado no podría ser más sencillo. El módulo cuenta con tres pines estándar que se conectan de la siguiente manera:

1. Pin ‘S’ (Señal / Signal): Se conecta a cualquier pin de entrada analógica de tu microcontrolador (por ejemplo, el pin A0).

2. Pin Central (‘+ o VCC’): Se conecta a la fuente de alimentación, típicamente a 5V o 3.3V.

3. Pin ‘-‘ (GND / Tierra): Se conecta al pin GND de tu placa.

¿Para qué sirve y en qué proyectos se puede usar?

La versatilidad del sensor LDR KY-018 lo convierte en un “must-have” en tu inventario de componentes. Aquí te detallamos algunos de los usos más fascinantes donde puedes aplicarlo:

1. Domótica y Sistemas de Iluminación Inteligente

Es el uso clásico por excelencia. Puedes programar un sistema que encienda automáticamente las luces de tu jardín o de una habitación cuando anochece, simulando el funcionamiento de las luces de alumbrado público.

2. Alarmas de Interrupción (Barreras Láser)

Alineando un puntero láser directamente hacia el sensor LDR, puedes crear una barrera de seguridad invisible. Si una persona o un objeto atraviesa el haz de luz, el sensor registrará una caída inmediata en la intensidad luminosa, disparando un zumbador, enviando una notificación a tu teléfono o activando una cámara de vigilancia.

3. Seguidores Solares (Solar Trackers)

Si estás experimentando con energías renovables, puedes utilizar múltiples sensores KY-018 para detectar de qué dirección proviene la luz más fuerte. Un par de servomotores pueden leer estos datos y orientar un panel solar para que siempre esté apuntando directamente al sol, maximizando así la recolección de energía.

4. Monitoreo Ambiental

Integrado con un módulo de recolección de datos o una placa Wi-Fi, puedes llevar un registro histórico de la iluminación en invernaderos o áreas de cultivo en interiores, asegurando que tus plantas reciban la cantidad de lúmenes necesarios para su fotosíntesis.

Compatibilidad y Primeros Pasos

Este sensor no está limitado a una sola plataforma. Funciona a la perfección con el ecosistema Arduino, pero también es 100% compatible con placas de desarrollo modernas enfocadas en el Internet de las Cosas (IoT). Para comenzar a leer sus valores, solo necesitas cargar el ejemplo básico de lectura analógica AnalogReadSerial disponible en la documentación oficial de Arduino.

En especificar.cl sabemos que la calidad de los componentes define el éxito de un proyecto. Incorpora el Módulo Sensor de Luz LDR KY-018 a tu carrito y dale “visión” a tus ideas de hardware hoy mismo.
