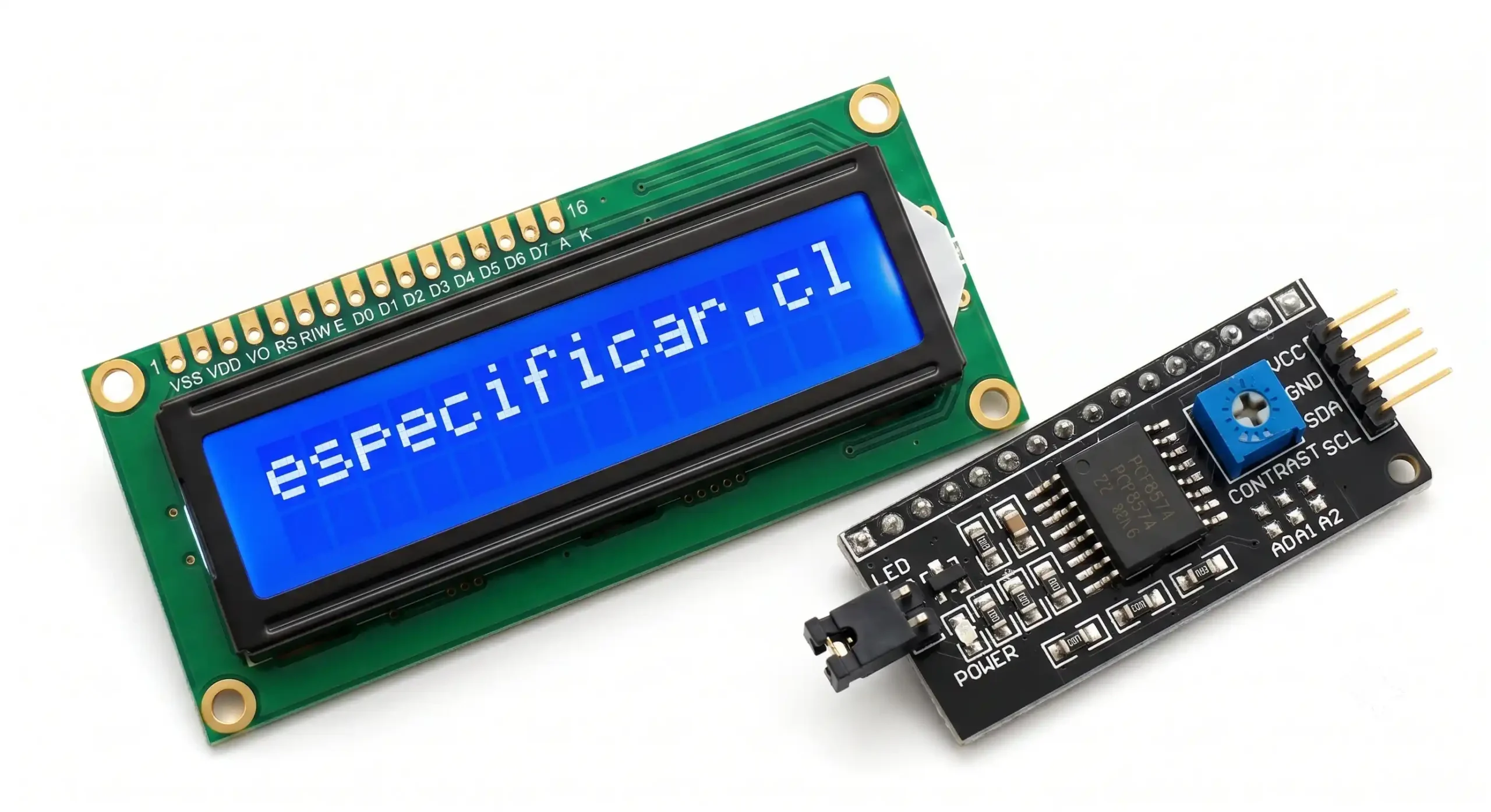

Pantalla LCD 1602 con Módulo I2C Azul para Arduino, ESP32 y Raspberry Pi

Todo lo que necesitas saber sobre la Pantalla LCD 1602 I2C Azul

La Pantalla LCD 1602 I2C Azul es uno de los componentes de visualización más populares y versátiles en el mundo del desarrollo de hardware, la electrónica y la cultura maker. Gracias a su capacidad para mostrar texto claro y legible, combinada con la inmensa ventaja del protocolo de comunicación I2C, este display se ha convertido en un estándar indispensable para ingenieros, estudiantes y entusiastas de la tecnología.

A diferencia de las pantallas LCD estándar que requieren hasta 6 pines de datos y control para funcionar, esta versión incluye un módulo adaptador I2C (basado en el expansor de pines PCF8574) soldado directamente en la parte posterior. Esta integración reduce drásticamente la complejidad del cableado, liberando valiosos pines GPIO en tu placa de desarrollo para que puedas conectar otros periféricos, sensores o actuadores.

¿Por qué elegir la versión con Módulo I2C?

Cuando desarrollas soluciones de hardware o sistemas de automatización, la gestión de los pines de entrada y salida (I/O) es crítica. En placas con recursos limitados, destinar 6 pines solo para una pantalla puede limitar severamente la escalabilidad del proyecto.

El módulo I2C transforma la interfaz paralela nativa del controlador HD44780 de la pantalla en un bus serie de dos hilos:

• SDA (Serial Data): Línea por donde viajan los datos.

• SCL (Serial Clock): Línea que sincroniza la transferencia de información.

Esto significa que, además de los pines de alimentación (VCC y GND), solo necesitas conectar dos cables a tu microcontrolador. Además, el protocolo I2C permite conectar múltiples dispositivos en el mismo bus. Si necesitas agregar sensores ambientales, módulos de reloj en tiempo real (RTC) u otros periféricos I2C, puedes conectarlos a los mismos pines SDA y SCL sin generar conflictos, siempre y cuando tengan direcciones I2C distintas.

Especificaciones Técnicas Detalladas

Para asegurar la correcta integración en tu arquitectura de hardware, a continuación se detallan las especificaciones técnicas fundamentales de este display:

• Formato de visualización: 16 caracteres de ancho por 2 líneas de alto (Total: 32 caracteres).

• Controlador principal del LCD: Compatible con el estándar industrial HD44780.

• Controlador del módulo I2C: Chip expansor I/O PCF8574T o PCF8574AT.

• Voltaje de operación: 5V DC (Recomendado). Nota: Aunque su voltaje nominal es de 5V, los pines de datos I2C suelen tolerar la lógica de 3.3V de manera estable sin necesidad de conversores de nivel en la mayoría de los casos de lectura/escritura básica.

• Retroiluminación (Backlight): LED azul de alto contraste con texto en color blanco.

• Interfaz de comunicación: I2C (Inter-Integrated Circuit).

• Dirección I2C por defecto: Generalmente 0x27 (para el chip PCF8574T) o 0x3F (para el chip PCF8574AT). Es modificable soldando los puentes A0, A1 y A2 en el reverso del módulo.

• Ajuste de contraste: Mediante potenciómetro integrado en el módulo adaptador posterior (ajustable con un pequeño destornillador de precisión).

• Control de retroiluminación: A través de software (código) o retirando el jumper (puente) físico en el módulo I2C.

• Dimensiones físicas (aprox.): 80 mm x 36 mm x 18 mm.

• Área de visualización activa: 64.5 mm x 16 mm.

Compatibilidad Total con Ecosistemas de Desarrollo

Una de las grandes fortalezas de esta pantalla es su universalidad. Está diseñada para integrarse sin fricción en prácticamente cualquier entorno de desarrollo moderno:

1. Plataformas de 5V: Funciona de manera nativa y directa con placas clásicas y ampliamente utilizadas en el sector educativo e industrial temprano.

2. Plataformas de 3.3V (ESP32, ESP8266, Raspberry Pi, Pico): Aunque la placa de desarrollo opere con lógica de 3.3V, puedes alimentar el pin VCC del LCD con los 5V del puerto USB (pin VIN o VBUS) y conectar SDA y SCL directamente a los GPIO. El protocolo I2C mediante la librería de Arduino o MicroPython maneja esta topología de manera excepcional, convirtiéndolo en un aliado perfecto para sistemas de Internet de las Cosas (IoT).

Casos de Uso y Aplicaciones Prácticas

Las posibilidades son prácticamente ilimitadas cuando se trata de mostrar información alfanumérica estructurada. Algunos de los proyectos y aplicaciones donde este display brilla con luz propia incluyen:

• Estaciones Meteorológicas IoT: Visualización en tiempo real de temperatura, humedad, presión atmosférica y calidad del aire obtenidos a través de diversos sensores, antes de enviar los datos a un dashboard en la nube.

• Monitorización de Servidores y Redes: Al integrar el display a un microordenador o placa Wi-Fi, puedes mostrar la dirección IP actual, el estado de conexión de un servidor web, el consumo de RAM o los picos de CPU, facilitando el diagnóstico sin necesidad de un monitor completo.

• Sistemas de Control de Acceso y Seguridad: Interfaz visual para mostrar mensajes como “Ingrese PIN”, “Acceso Denegado” o “Bienvenido”, trabajando en conjunto con lectores RFID o teclados matriciales.

• Maquinaria Industrial y Robótica: Creación de menús de configuración locales para ajustar parámetros de motores, tiempos de retardo o umbrales de sensores en líneas de producción a pequeña escala.

• Instrumentación de Laboratorio y Maker: Creación de voltímetros, amperímetros, medidores de capacitancia o balanzas digitales personalizadas, mostrando lecturas con excelente legibilidad gracias a su retroiluminación azul.

Guía Rápida de Conexión (Pinout)

La instalación de hardware no podría ser más intuitiva. Solo debes realizar las siguientes conexiones entre el módulo I2C y tu microcontrolador:

• GND (Ground/Tierra): Conectar al pin GND de tu placa.

• VCC (Alimentación): Conectar a un pin de 5V (o VIN si estás alimentando una placa de 3.3V por USB).

• SDA (Datos): Conectar al pin SDA de tu placa.

• SCL (Reloj): Conectar al pin SCL de tu placa.

Solución de Problemas Frecuentes (FAQ)

Incluso con los componentes más sencillos, a veces pueden surgir inconvenientes. Aquí tienes la solución a los escenarios más comunes durante la configuración inicial:

1. La pantalla se enciende, pero solo veo bloques cuadrados oscuros en la primera línea o no veo ningún texto.

• Solución: Esto es un problema de contraste. Toma un destornillador de cruz o plano muy pequeño y gira suavemente el potenciómetro azul cuadrado ubicado en la parte posterior del módulo I2C. Gíralo hasta que los caracteres de prueba comiencen a verse nítidos.

2. El código está subido, el cableado está bien, pero no aparece el texto.

• Solución: Es muy probable que la dirección I2C en tu código fuente no coincida con la de la pantalla física. Como se mencionó en las especificaciones, la dirección suele ser 0x27 o 0x3F. Te recomendamos ejecutar un código de “I2C Scanner” para identificar exactamente en qué dirección está respondiendo tu hardware, y luego actualizar esa variable en la inicialización de tu librería.

3. La retroiluminación azul no se enciende.

• Solución: Verifica que el pequeño “jumper” negro situado en los dos pines sobresalientes del módulo I2C esté colocado correctamente. Este puente cierra el circuito de la luz de fondo. También asegúrate de estar enviando el comando lcd.backlight(); si estás programando en C++.

Lleva la visualización de tus proyectos al siguiente nivel

La Pantalla LCD 1602 I2C Azul no es solo un componente; es la interfaz de comunicación primaria entre tu lógica de programación y el mundo exterior. Su facilidad de uso, la fiabilidad de su comunicación en serie y su altísima compatibilidad la convierten en una inversión obligatoria para cualquier desarrollador de hardware o ingeniero informático enfocado en prototipado. Simplifica el debug de tu código, muestra datos relevantes sin depender del monitor serial de tu computadora y añade un acabado profesional a tus dispositivos finales.
