Receptor Infrarrojo KY-022 para Arduino y ESP32

Todo lo que necesitas saber sobre el Módulo Receptor Infrarrojo KY-022

El Módulo Receptor Infrarrojo KY-022 es uno de los sensores más populares y versátiles en el mundo del desarrollo de hardware y la electrónica DIY. Si alguna vez has querido controlar las luces de tu habitación, activar un relé a distancia o darle instrucciones a un robot utilizando el control remoto viejo de tu televisor, este pequeño pero potente componente es exactamente lo que necesitas integrar en tu circuito.

En especificar.cl sabemos que la automatización es el futuro, y este módulo es la puerta de entrada perfecta para entender y aplicar la comunicación inalámbrica por infrarrojos en tus diseños.

¿Qué es y cómo funciona el sensor KY-022?

El corazón de este módulo suele ser el componente VS1838B (o un equivalente directo), un receptor miniaturizado diseñado para recibir señales infrarrojas. La magia de este sensor radica en que está calibrado para operar a una frecuencia portadora de 38 kHz.

¿Por qué 38 kHz? La luz infrarroja está en todas partes, especialmente en la luz solar y en la iluminación incandescente. Si el sensor simplemente leyera “luz”, se activaría por error constantemente. Al utilizar una frecuencia modulada a 38 kHz, el KY-022 filtra la “interferencia” del ambiente y solo “escucha” los pulsos precisos que emite un control remoto diseñado para esta tecnología.

¿Para qué sirve y en qué se puede utilizar?

Las aplicaciones del módulo KY-022 son increíblemente amplias, limitadas solo por tu imaginación y tu código. Algunos de los usos más destacados incluyen:

• Domótica y Smart Home: Puedes conectar este módulo a una placa ESP32 o Arduino conectada a un módulo de relés. Al presionar un botón en un control remoto estándar, puedes encender luces, activar ventiladores o abrir cortinas motorizadas sin necesidad de estar conectado a una red WiFi.

• Control de Robótica Móvil: Excelente para comandar vehículos o brazos robóticos. Puedes asignar comandos direccionales (adelante, atrás, izquierda, derecha) a la cruceta de un control remoto de TV.

• Hardware Hacking y Clonación de Señales: Es una herramienta fundamental para leer, analizar y decodificar protocolos infrarrojos de electrodomésticos comerciales (como aires acondicionados). Una vez que decodificas la señal con el KY-022, puedes replicarla usando un emisor IR, creando tus propios controles universales personalizados.

• Sistemas de Seguridad Básicos: Combinado con un emisor IR, puede funcionar como una barrera láser invisible; si el receptor deja de detectar el haz de luz de 38 kHz, activa una alarma.

Especificaciones Técnicas del Receptor IR

Para garantizar que tu proyecto funcione a la perfección, aquí tienes los detalles técnicos fundamentales del módulo que adquieres en nuestra tienda:

• Voltaje de Operación: 3.3V a 5V DC (Totalmente compatible con lógicas de 5V y 3.3V como las de la familia ESP8266/ESP32 y Raspberry Pi).

• Consumo de Corriente: ~1.5 mA (Bajo consumo).

• Frecuencia de Recepción: 38 kHz.

• Ángulo de Recepción: Aproximadamente 90 grados.

• Distancia de Recepción: Hasta 18 metros en condiciones ideales (sin obstáculos directos y en interiores).

• Dimensiones: 15 mm x 12 mm (diseño compacto).

Conexión del KY-022 con Microcontroladores

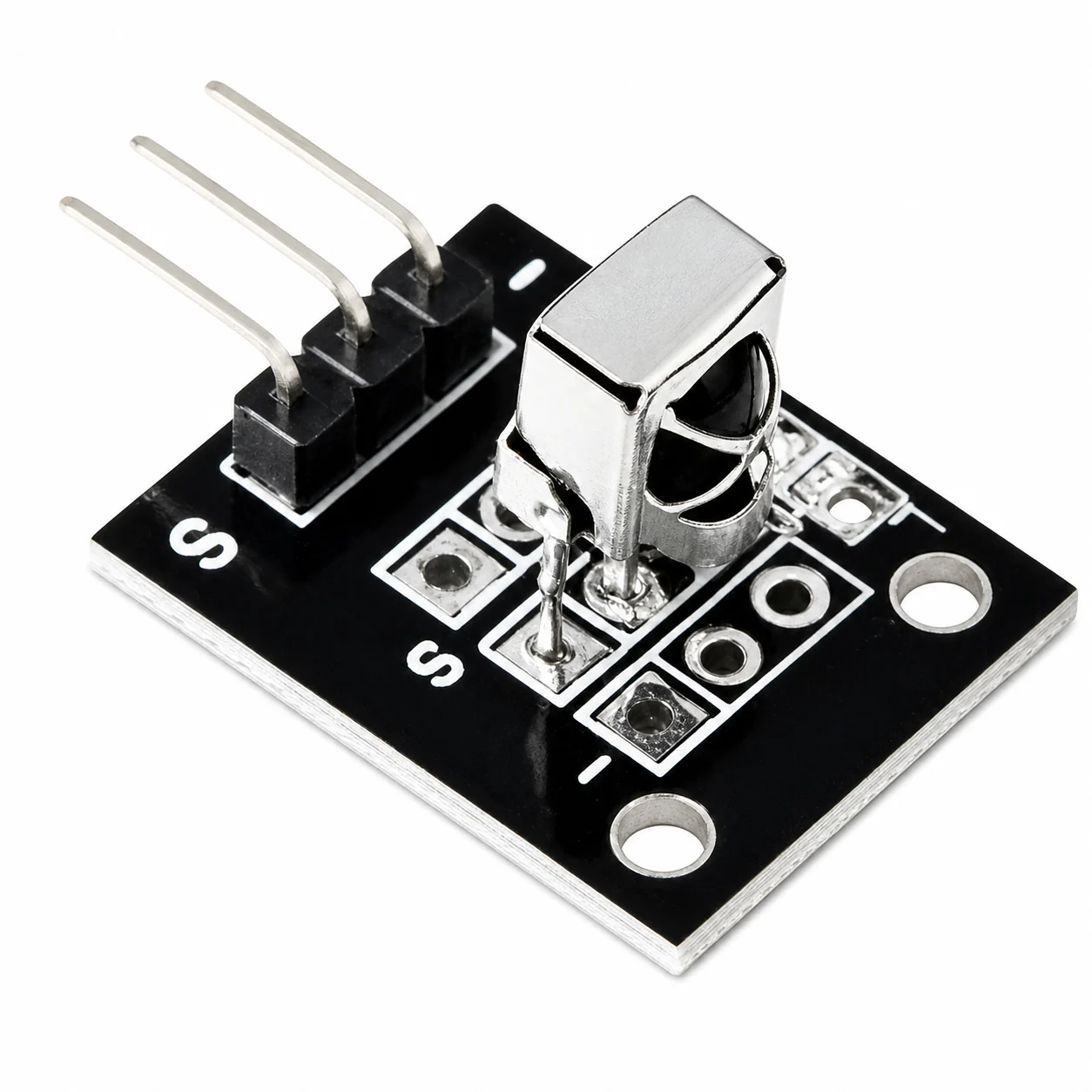

La implementación de hardware es sumamente sencilla, ya que el módulo expone solo tres pines. Mirando el componente desde el frente (como se muestra en nuestra imagen):

1. Pin ‘-‘ (GND): Conexión a tierra de tu circuito.

2. Pin Central (VCC): Alimentación de voltaje (3.3V o 5V).

3. Pin ‘S’ (Signal/Señal): Pin de salida digital que se conecta a cualquier pin de entrada digital de tu microcontrolador.

Software y Librerías Recomendadas (Recursos Externos)

Para evitar programar desde cero los complejos tiempos de pulsos de los protocolos de marcas como NEC, Sony o Samsung, te recomendamos encarecidamente utilizar librerías de código abierto.

Si trabajas en el entorno de desarrollo de Arduino o C++, la librería estándar de la industria es IRremote de Arduino, la cual puedes encontrar directamente en el gestor de librerías del IDE o en su repositorio oficial de GitHub. Esta herramienta permite leer la señal pura e imprimir el código hexadecimal exacto de cada botón presionado en tu monitor serie con apenas un par de líneas de código. Si usas Python para Raspberry Pi, librerías como lirc te facilitarán el mismo trabajo.

No esperes más para darle vida e interactividad remota a tus prototipos. ¡Agrega el Módulo KY-022 a tu carrito y comienza a programar tu próximo proyecto con especificar.cl!
