¿Cuáles son los Componentes Principales que tiene un Arduino Uno? Guía de Hardware

Si estás entrando en el fascinante mundo de la electrónica y la programación, es muy probable que tu primer contacto sea con la placa de desarrollo más famosa del mercado. Pero, al tenerla en tus manos, es normal preguntarse: ¿qué componentes principales tiene un Arduino Uno? Conocer la anatomía de esta placa no solo es curiosidad; es fundamental para evitar cortocircuitos, entender los límites de voltaje y sacar el máximo provecho a tus proyectos, ya sea que estés encendiendo un simple LED o integrando un emisor láser avanzado.

En este artículo, desglosaremos pieza por pieza el hardware de esta placa. Y si necesitas dar un paso atrás y entender el ecosistema general primero, te sugiero revisar este excelente recurso sobre qué es Arduino: guía completa para principiantes, ideal para asentar las bases antes de sumergirte en los circuitos.

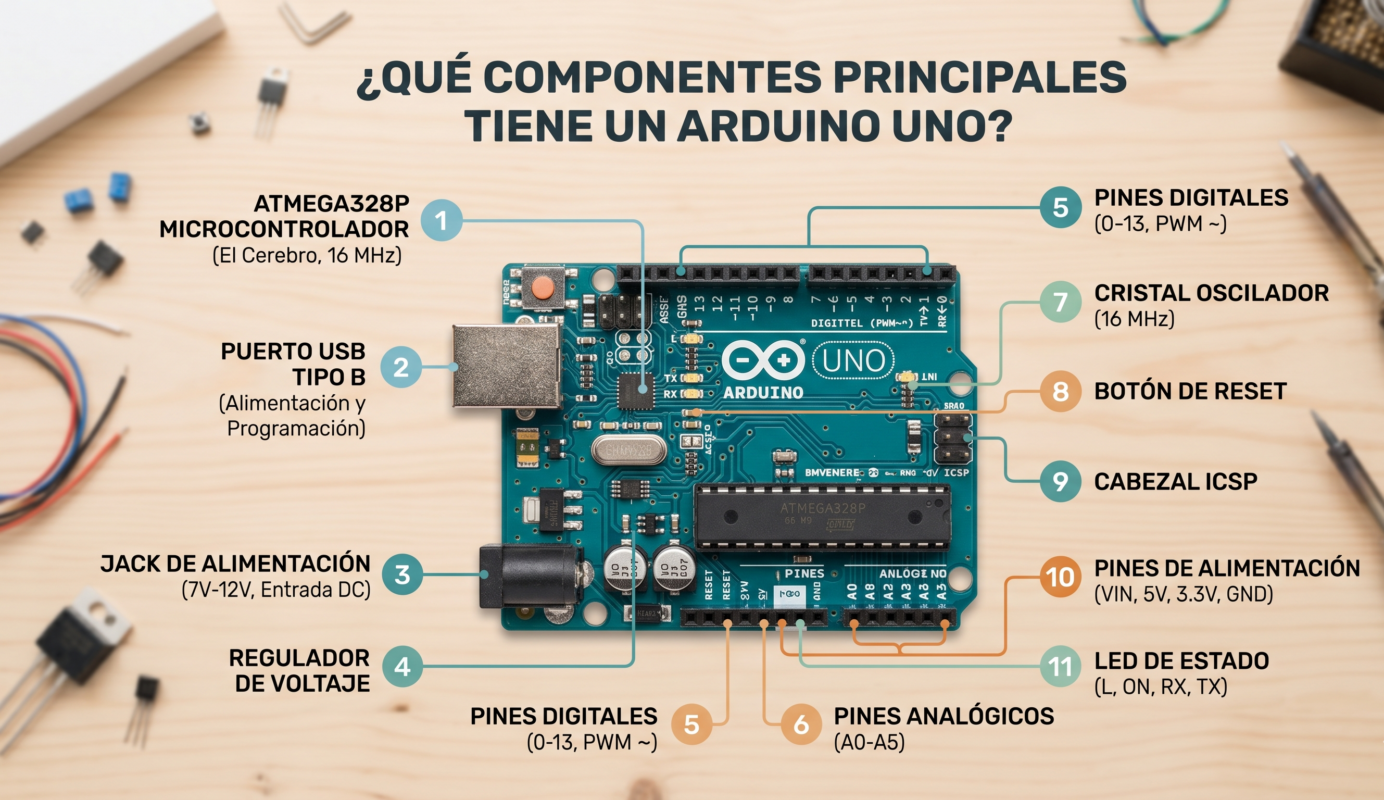

La Anatomía de la Placa: Los Componentes Principales de un Arduino Uno

Para responder a la pregunta que muchos se hacen en los motores de búsqueda, debemos dividir la placa en sus bloques lógicos de funcionamiento. A continuación, analizamos los elementos más importantes que la hacen funcionar.

1. El Microcontrolador ATmega328P (El Cerebro)

El componente más importante y el verdadero “cerebro” de la operación es el chip negro rectangular que destaca en la placa. En el caso del Arduino Uno tradicional, este es el microcontrolador ATmega328P fabricado originalmente por Atmel (ahora Microchip Technology).

Este pequeño integrado es el encargado de almacenar tu código escrito en C/C++ y ejecutar las instrucciones. Cuenta con:

• Memoria Flash (32 KB): Donde se guarda el código (Sketch).
• SRAM (2 KB): Donde el microcontrolador crea y manipula las variables mientras está en funcionamiento.
• EEPROM (1 KB): Una memoria no volátil para guardar datos que no se borran al apagar la placa.

2. Conexiones de Energía: USB y Jack de Alimentación

Para que el ATmega328P funcione, necesita electricidad. El Arduino Uno ofrece dos vías principales para alimentarse:

• Puerto USB (Tipo B): Se utiliza tanto para cargar el código desde tu computadora (a través del IDE) como para alimentar la placa con 5 voltios (5V).
• Jack de Alimentación (Barrel Jack): Ideal para cuando tu proyecto ya no está conectado al PC. Puedes conectar una batería o un adaptador de corriente de pared. Según la documentación oficial de Arduino.cc, el voltaje recomendado es de 7V a 12V.

3. El Regulador de Voltaje

Justo al lado del Jack de alimentación, encontrarás un pequeño componente negro de tres pines. Su trabajo es crucial: el regulador de voltaje toma la energía (por ejemplo, los 9V de una batería) y la estabiliza a unos seguros 5V para que el microcontrolador y los demás componentes de la placa no se quemen.

4. Los Pines de Entrada y Salida (I/O)

Cuando te preguntas qué componentes principales tiene un Arduino Uno, los pines son la respuesta a cómo la placa interactúa con el mundo físico. Son los conectores hembra en los bordes:

• Pines Digitales (0 al 13): Solo entienden dos estados: HIGH (encendido/5V) y LOW (apagado/0V). Se usan para botones, relés o para enviar señales precisas (como la señal de control a un módulo emisor láser KY-008).
• Pines Analógicos (A0 al A5): Capaces de leer distintos niveles de voltaje (de 0 a 5V). Son esenciales para sensores ambientales, potenciómetros o termistores.
• Pines PWM (Marcados con ~): Algunos pines digitales (3, 5, 6, 9, 10 y 11) pueden simular salidas analógicas mediante Modulación por Ancho de Pulso, útil para variar la velocidad de un motor o el brillo de un LED.

5. Cristal Oscilador de 16 MHz (El Reloj)

¿Cómo sabe el microcontrolador a qué velocidad procesar la información? Gracias al oscilador de cristal. Este componente metálico vibra a una frecuencia específica de 16 millones de veces por segundo (16 MHz), dictando el ritmo exacto al que el ATmega328P ejecuta cada línea de tu código.

6. Botón de Reset y Pines ICSP

Finalmente, encontramos componentes de control y programación avanzada:

• Botón de Reset: Ubicado generalmente en una esquina, al presionarlo, se reinicia la ejecución de tu código desde la primera línea. No borra el programa, solo lo vuelve a iniciar.
• Cabezal ICSP (In-Circuit Serial Programming): Son esos 6 pines agrupados en la placa. Permiten programar el microcontrolador directamente sin usar el puerto USB, algo muy utilizado por usuarios avanzados para recuperar el bootloader.

Conclusión

Saber qué componentes principales tiene un Arduino Uno es el primer paso real para pasar de ser un principiante a un creador de proyectos electrónicos avanzados. Desde el potente microcontrolador ATmega328P hasta el sencillo pero vital regulador de voltaje, cada pieza tiene una función específica para que tu código cobre vida.

Si estás listo para empezar a programar esta placa, recuerda que la base teórica es tan importante como la práctica. Vuelve a nuestra guía completa de Arduino para principiantes si necesitas repasar los conceptos de software antes de conectar tus primeros cables.
