Todo lo que necesitas saber sobre la Pantalla LCD 20×4 I2C (Fondo Azul)
Si estás desarrollando un proyecto de electrónica, domótica o robótica, la visualización de datos en tiempo real es una necesidad absoluta. La Pantalla LCD 20×4 con módulo I2C (modelo LCD2004) es uno de los componentes más versátiles y utilizados por desarrolladores y makers. A diferencia de los displays estándar que requieren un cableado complejo y agotan los puertos de tu placa, este modelo incorpora una mochila de comunicación I2C que transforma por completo la experiencia de integración.
¿Qué hace especial al modelo LCD2004 con adaptador I2C?
El término LCD2004 hace referencia a su capacidad matricial: puede mostrar 20 caracteres alfanuméricos por línea, en 4 líneas distintas, sumando un total de 80 caracteres simultáneos. Esto representa más del doble de la capacidad de información en comparación con las clásicas pantallas 16×2.

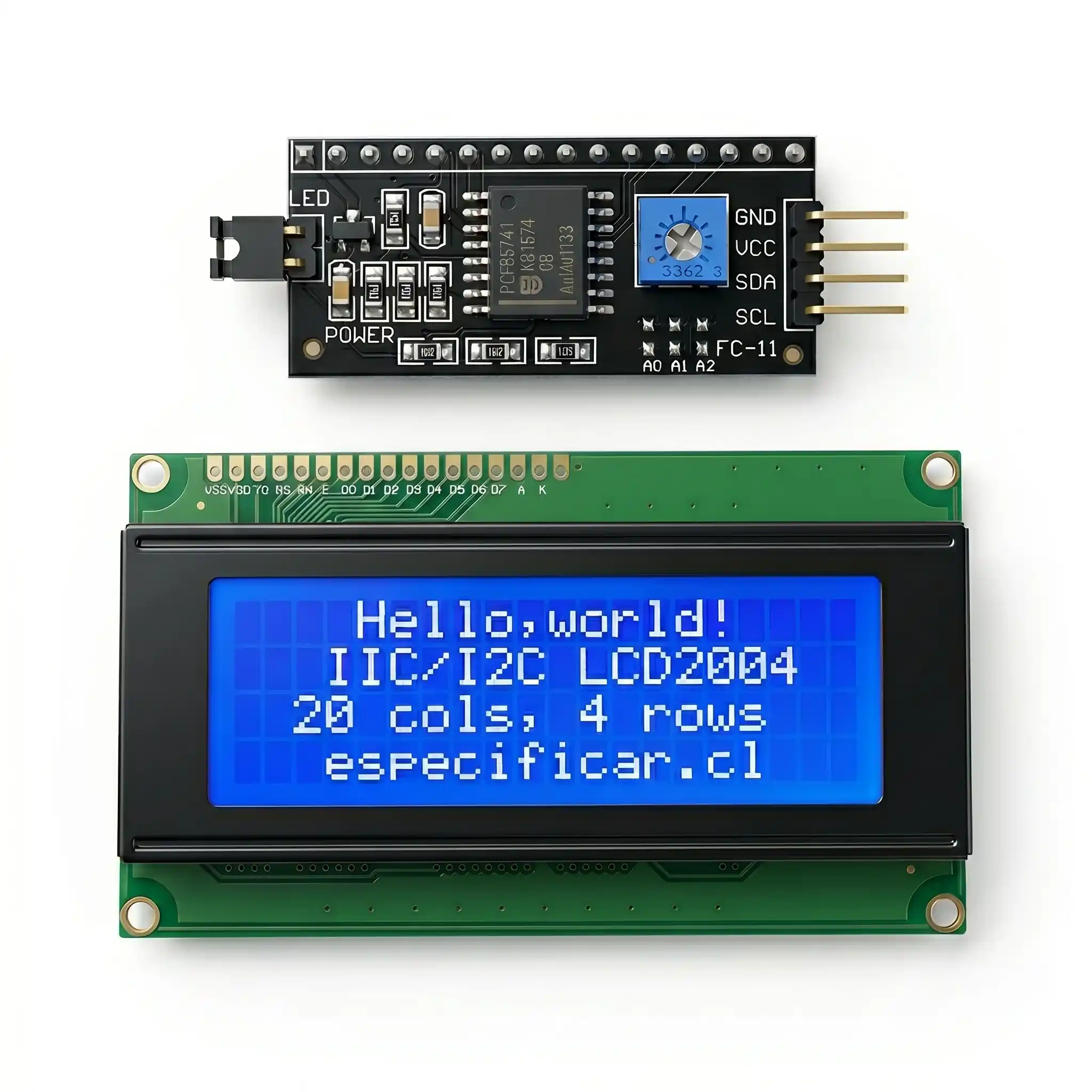

El verdadero valor añadido reside en el módulo expansor I2C (chip PCF8574) soldado en su parte posterior. Tradicionalmente, conectar una pantalla de estas características requería entre 6 y 10 pines digitales. Gracias al protocolo I2C, la conexión se reduce a solo 4 pines:
- GND: Tierra
- VCC: Alimentación (5V)
- SDA (Serial Data): Línea de datos
- SCL (Serial Clock): Línea de reloj
Esta optimización te permite conservar los puertos I/O para conectar sensores, relés, motores y otros periféricos críticos.
Especificaciones Técnicas del LCD 20×4 I2C
- Modelo: LCD2004A / 204A
- Capacidad: 20 caracteres × 4 líneas (80 caracteres totales)
- Color: Texto blanco sobre fondo azul retroiluminado
- Controlador LCD: Compatible con estándar industrial HD44780
- Controlador I2C: Chip PCF8574T o PCF8574AT
- Voltaje de operación: 5V DC
- Dirección I2C: 0x27 o 0x3F (configurable via puentes de soldadura A0, A1, A2)
- Ajuste de contraste: Potenciómetro integrado (ajustable con destornillador de precisión)
- Control de retroiluminación: Jumper extraíble o controlable por software
- Dimensiones: 98mm × 60mm × 14mm (aprox.)
- Área visible: 76.0mm × 26.0mm
Compatibilidad con Microcontroladores
1. Arduino (UNO, Mega, Nano, Leonardo): Funciona de manera impecable. Al operar a 5V lógicos, la conexión es directa. Solo necesitas importar la librería LiquidCrystal_I2C en tu IDE, inicializar con la dirección correcta y estarás mostrando texto en minutos.
2. ESP32 y ESP8266 (3.3V): Compatible. Aunque se recomienda alimentar VCC con 5V para máximo brillo, los pines SDA y SCL del ESP32 se comunican sin problemas con el bus I2C. En proyectos industriales puedes intercalar un Level Logic Converter; en prototipado suele funcionar directo.
3. Raspberry Pi: Ideal para crear consolas de administración o monitores de estado. Con librerías Python como RPLCD puedes mostrar CPU, IP, temperatura y más de forma autónoma.
Solución a Problemas Frecuentes
Si al encender la pantalla ves solo un fondo azul sólido o rectángulos blancos, ¡tu pantalla no está defectuosa! Es el contraste de fábrica:
- Ajuste de contraste: Gira el potenciómetro azul trasero con un destornillador Phillips hasta que el texto aparezca nítido
- Dirección I2C incorrecta: Carga un "I2C Scanner" en tu microcontrolador para detectar la dirección exacta (normalmente 0x27 o 0x3F)
- Sin retroiluminación: Verifica que el jumper del módulo I2C esté colocado
Aplicaciones y Casos de Uso
- Estaciones meteorológicas IoT: Temperatura, humedad, presión y calidad del aire simultáneamente
- Interfaces HMI: Menús de configuración para impresoras 3D, CNC o sistemas industriales
- Monitoreo de energía y domótica: Consumo eléctrico, estado del riego automático o control de alarmas
- Laboratorio y debugging: Impresión de variables, estados del sistema o IP dinámicas en red
- Sistemas de acceso: Mostrar mensajes en cerraduras electrónicas y control de acceso
Código de Ejemplo para Arduino
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
// Inicializar: dirección 0x27, 20 columnas, 4 filas
LiquidCrystal_I2C lcd(0x27, 20, 4);
void setup() {
lcd.init();
lcd.backlight();
lcd.setCursor(0, 0);
lcd.print("Especificar.cl");
lcd.setCursor(0, 1);
lcd.print("Temp: 23.5 C");
lcd.setCursor(0, 2);
lcd.print("Humedad: 65%");
lcd.setCursor(0, 3);
lcd.print("Presion: 1013 hPa");
}
void loop() { }Añade la Pantalla LCD 20×4 I2C a tu carrito y dale voz a tus próximos proyectos. Envíos a todo Chile con Chilexpress y Starken desde Curauma, Valparaíso.
Guías y proyectos con esta pantalla
- Conexión I2C de pantallas LCD paso a paso (misma librería y código, solo cambia 16,2 por 20,4)
- Protocolo I2C explicado: múltiples módulos en 2 cables
- Proyecto: reloj digital con Arduino
Preguntas frecuentes
¿Cuándo conviene 20x4 en vez de 16x2?
Cuando muestras varias variables a la vez: un monitor de 4 sensores, menús de configuración, o datos + hora + estado simultáneos. Son 80 caracteres vs 32.
¿Usa la misma librería que la 1602?
Sí, LiquidCrystal_I2C. Solo declaras lcd(0x27, 20, 4).
¿Funciona con ESP32?
Sí — SDA a GPIO 21, SCL a GPIO 22.
💡 Para proyectos compactos: la LCD 1602 es más pequeña y económica.
