Pack de diodos 1N4148, 1N4007, Schottky y rectificadores
Este pack de 20 diodos surtidos reúne ocho referencias habituales de electrónica en una sola compra. Incluye diodos de conmutación rápida, rectificadores de propósito general, recuperación rápida y Schottky para trabajar en protoboard, PCB, fuentes de alimentación, reparación y protección de circuitos.
La publicación corresponde al pack completo de 20 unidades. Cada modelo está identificado a continuación para que puedas elegir correctamente el diodo que necesita tu proyecto.

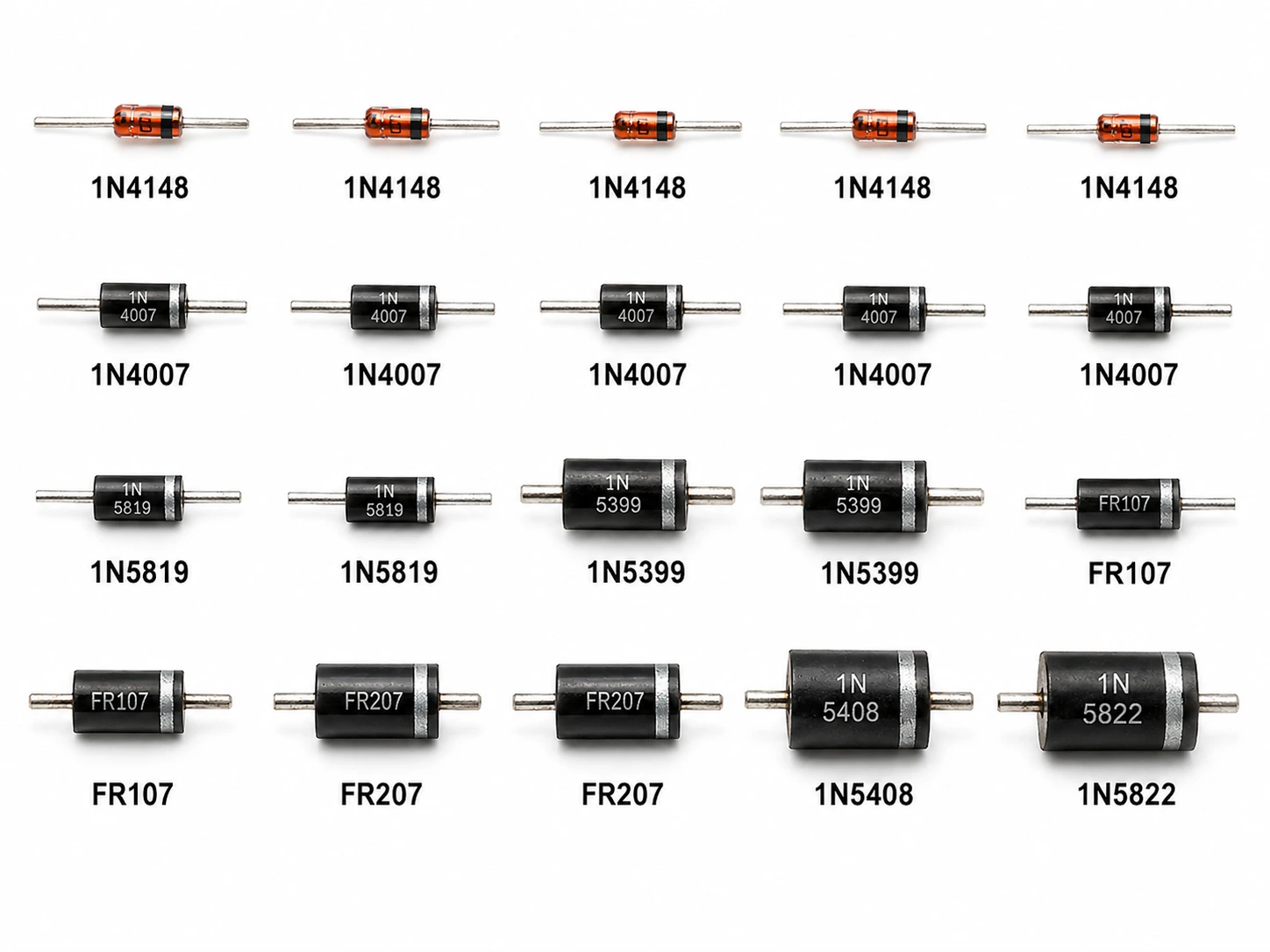

¿Qué diodos incluye el lote?
| Modelo | Cantidad | Tipo | Corriente | Voltaje inverso | Uso habitual |
|---|---|---|---|---|---|
| 1N4148 | 5 | Conmutación rápida | Señal | 100 V | Lógica, pulsos y señales |
| 1N4007 | 5 | Rectificador estándar | 1 A | 1000 V | Fuentes y protección de polaridad |
| 1N5819 | 2 | Schottky | 1 A | 40 V | Baja caída de tensión |
| 1N5399 | 2 | Rectificador estándar | 1,5 A | 1000 V | Rectificación de mayor corriente |
| FR107 | 2 | Recuperación rápida | 1 A | 1000 V | Conmutación y fuentes |
| FR207 | 2 | Recuperación rápida | 2 A | 1000 V | Fuentes y cargas mayores |
| 1N5408 | 1 | Rectificador de potencia | 3 A | 1000 V | Fuentes, inversores y protección |
| 1N5822 | 1 | Schottky | 3 A | 40 V | Alta corriente y baja pérdida |
Los valores indicados corresponden a las clasificaciones nominales habituales de cada referencia. Para diseños cercanos a los límites eléctricos, verifica la ficha técnica del fabricante y considera temperatura, disipación y condiciones reales del circuito.
Diodo 1N4148: conmutación rápida para señales
El pack incluye 5 diodos 1N4148. Es un diodo de silicio para conmutación rápida, adecuado para señales, pulsos, lógica, detección y protección de entradas de baja corriente. Su tiempo de recuperación es de pocos nanosegundos y su tensión de ruptura nominal es de 100 V. No reemplaza a un rectificador de potencia cuando la carga exige corrientes elevadas.
Diodo 1N4007: rectificador de 1 A y 1000 V
Recibes 5 diodos 1N4007, una referencia clásica para rectificar corriente alterna de baja frecuencia, formar puentes rectificadores, bloquear inversión de polaridad y absorber transitorios en aplicaciones compatibles. Soporta 1 A de corriente rectificada promedio y hasta 1000 V de tensión inversa repetitiva.
Diodo 1N5819 Schottky: 1 A y 40 V
Incluye 2 diodos 1N5819. Su unión Schottky ofrece una caída de tensión directa menor que la de un diodo de silicio convencional, por lo que resulta útil en fuentes de baja tensión, protección de alimentación, conversores y circuitos donde se busca reducir pérdidas. Su clasificación nominal es de 1 A y 40 V.
Diodo 1N5399: rectificador de 1,5 A y 1000 V
El lote contiene 2 diodos 1N5399. Entrega más capacidad de corriente que el 1N4007 manteniendo una tensión inversa nominal de 1000 V. Es una opción para rectificación general, fuentes y protección cuando el diseño requiere hasta 1,5 A bajo condiciones adecuadas de temperatura y montaje.
Diodo FR107: recuperación rápida de 1 A y 1000 V
Se incluyen 2 diodos FR107. A diferencia de un rectificador estándar, está pensado para recuperarse con mayor rapidez durante la conmutación. Se utiliza en fuentes conmutadas, rectificación rápida, circuitos snubber y aplicaciones de hasta 1 A y 1000 V que sean compatibles con sus tiempos de recuperación.
Diodo FR207: recuperación rápida de 2 A y 1000 V
Recibes 2 diodos FR207. Combina recuperación rápida con una clasificación nominal de 2 A y 1000 V, ofreciendo una alternativa para fuentes y circuitos conmutados que demandan más corriente que un FR107.
Diodo 1N5408: rectificador de potencia de 3 A y 1000 V
El pack incorpora 1 diodo 1N5408. Este rectificador axial de propósito general soporta hasta 3 A de corriente promedio y 1000 V de tensión inversa repetitiva. Se usa en fuentes de alimentación, inversores, convertidores, protección y aplicaciones de rueda libre correctamente dimensionadas.
Diodo 1N5822 Schottky: 3 A y 40 V
Incluye 1 diodo 1N5822, un Schottky de hasta 3 A y 40 V. Es apropiado para salidas de fuentes de baja tensión, protección de polaridad, conversores DC-DC y otras aplicaciones que se benefician de su baja caída directa y capacidad de corriente.
Cómo elegir el diodo correcto del pack
- Señales y conmutación rápida de baja corriente: utiliza el 1N4148.
- Rectificación general de 50/60 Hz hasta 1 A: considera el 1N4007.
- Baja caída de tensión hasta 1 A: selecciona el Schottky 1N5819.
- Rectificación general hasta 1,5 A: considera el 1N5399.
- Recuperación rápida: FR107 para 1 A o FR207 para 2 A.
- Rectificación general de mayor corriente: utiliza el 1N5408, hasta 3 A.
- Baja caída de tensión y hasta 3 A: selecciona el Schottky 1N5822.
Importante: la corriente y el voltaje máximos no son los únicos criterios de diseño. Revisa también caída directa, velocidad, corriente de pico, temperatura y disipación antes de reemplazar un modelo por otro.
Preguntas frecuentes sobre el pack de diodos
¿El pack trae diodos 1N4148 y 1N4007?
Sí. Incluye 5 unidades del diodo 1N4148 y 5 unidades del diodo rectificador 1N4007, además de otros diez diodos repartidos entre seis modelos.
¿Cuál es la diferencia entre el diodo 1N4148 y el 1N4007?
El 1N4148 está orientado a señales y conmutación rápida de baja corriente. El 1N4007 es un rectificador de propósito general de 1 A y 1000 V, pensado principalmente para rectificación de baja frecuencia y protección.
¿Cuál es la diferencia entre 1N5819 y 1N5822?
Ambos son diodos Schottky de 40 V y baja caída directa. El 1N5819 está clasificado para 1 A, mientras que el 1N5822 admite hasta 3 A bajo las condiciones indicadas en su ficha técnica.
¿Cómo identifico el ánodo y el cátodo de estos diodos?
La banda pintada en un extremo del cuerpo identifica el cátodo. Antes de energizar el circuito, confirma la orientación con el esquema o utiliza el modo de prueba de diodos de un multímetro.
¿Estos diodos sirven para protoboard y PCB?
Sí. Los componentes del pack tienen terminales axiales para montaje pasante, por lo que pueden utilizarse en protoboard y soldarse en placas PCB o perforadas.
¿Se venden como diodos individuales?
Esta publicación corresponde al lote surtido completo de 20 unidades con las cantidades detalladas en la tabla. Así tienes varios modelos disponibles para probar, reparar y prototipar sin comprar una caja completa de cada referencia.
