Módulo relé 5V de 1 canal para Arduino y automatización
Este módulo relé 5V de 1 canal utiliza un relé electromecánico JQC-3F-05VDC-C para que una señal de control pueda abrir o cerrar un circuito AC o DC independiente. Integra transistor de manejo, diodo de protección para la bobina, dos indicadores LED y bornera de tornillo con contactos normalmente abierto, común y normalmente cerrado.
Es una solución práctica para prototipos con Arduino, automatización, iluminación, bombas, válvulas, ventiladores y otros equipos, siempre que la alimentación, la señal de control y la carga estén correctamente dimensionadas.
Características del módulo relé JQC-3F 5V
| Modelo visible | JQC-3F-05VDC-C |
|---|---|
| Canales | 1 canal independiente |
| Bobina del relé | 5 V DC |
| Contactos | SPDT: NO, COM y NC |
| Marcación AC del relé | 10 A a 250 V AC para carga resistiva |
| Marcación DC del relé | 10 A a 30 V DC para carga resistiva |
| Control | Entrada IN mediante transistor integrado |
| Protección | Diodo de rueda libre para la bobina |
| Indicadores | LED de alimentación y LED de estado |
| Aislamiento óptico | No incluye optoacoplador |
| Conexión de carga | Bornera de tornillo de 3 posiciones |
La corriente indicada en la carcasa corresponde al límite nominal del contacto para cargas resistivas y condiciones especificadas por el fabricante del relé. Motores, transformadores, solenoides y otras cargas inductivas necesitan reducción de corriente, supresión de transientes y protecciones adicionales.

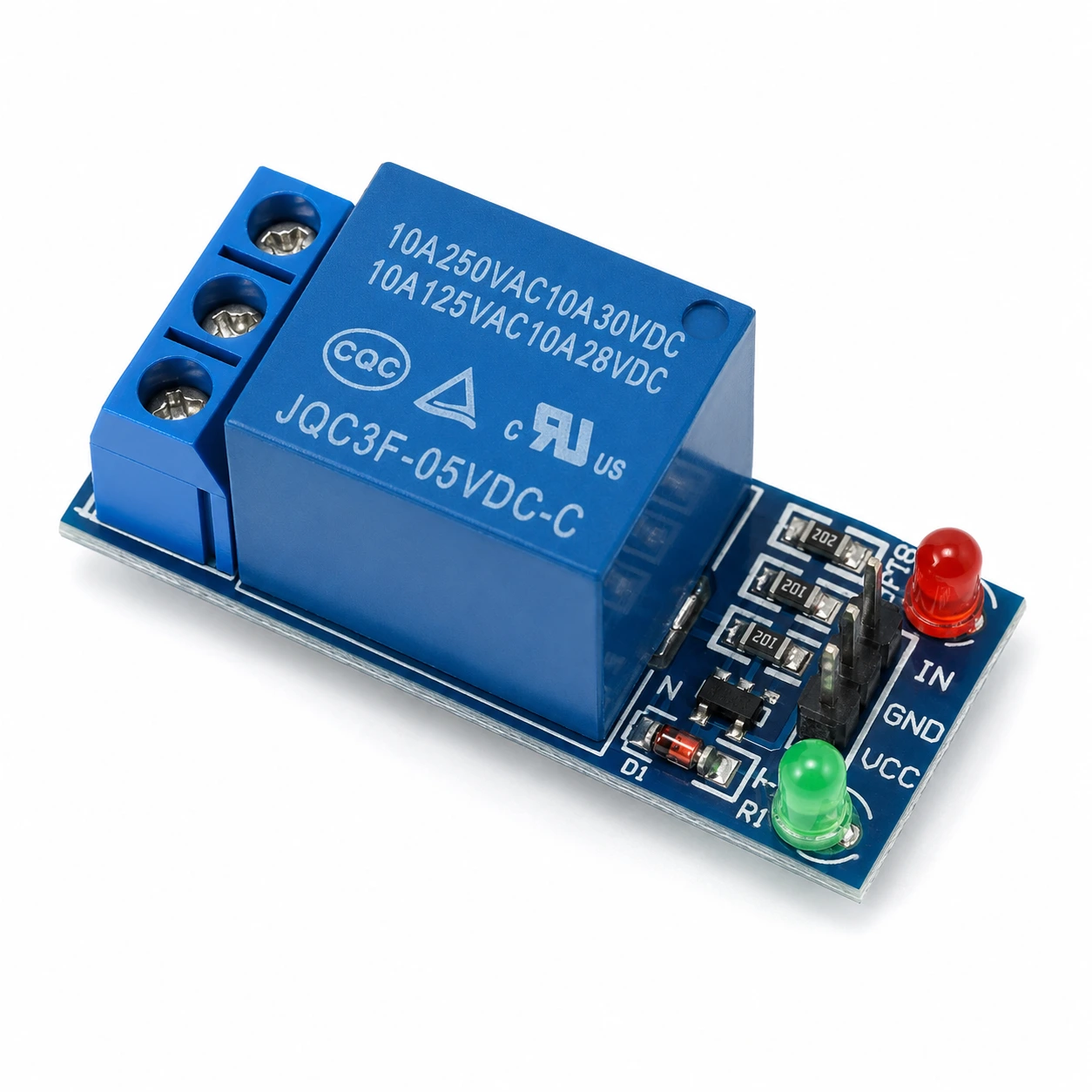

Pines IN, GND y VCC; contactos NO, COM y NC
Lado de control de 5V
- VCC: alimentación de 5 V DC para el módulo y la bobina.
- GND: referencia común de alimentación y señal.
- IN: entrada que controla el transistor y cambia el estado del relé.
Esta placa no incorpora optoacoplador ni un jumper para separar la alimentación de la bobina. Por lo tanto, el controlador y el módulo comparten referencia de tierra. El nivel lógico de activación puede variar entre revisiones de módulos similares; comprueba el funcionamiento de IN a baja tensión antes de conectar una carga.
Lado de contactos del relé
- COM (común): terminal móvil compartido.
- NO (Normally Open): permanece abierto en reposo y se conecta a COM cuando el relé se activa.
- NC (Normally Closed): permanece conectado a COM en reposo y se abre cuando el relé se activa.
Módulo relé 5V para Arduino
Para usar este relé de 1 canal con Arduino, el módulo necesita una alimentación estable de 5 V, tierra común y una señal digital en IN. La etapa con transistor evita que el pin del microcontrolador alimente directamente la bobina, mientras el diodo integrado reduce el transiente generado al desenergizarla.
La alimentación de motores, bombas o lámparas no debe obtenerse desde el pin de 5 V de Arduino. La carga utiliza su propia fuente y queda eléctricamente conectada únicamente a los contactos COM, NO o NC del relé.
¿Funciona con ESP32 o Raspberry Pi de 3,3V?
La bobina y el módulo requieren 5 V. Una señal de 3,3 V puede no activar de forma confiable todas las revisiones de esta placa. Para ESP32, ESP8266 o Raspberry Pi, verifica el umbral real de IN y utiliza una interfaz de nivel adecuada cuando sea necesario. Nunca apliques 5 V directamente a un GPIO de 3,3 V.
Aplicaciones del relé de un canal
- Encendido y apagado de iluminación mediante Arduino.
- Control de bombas y válvulas en sistemas de riego.
- Automatización de ventiladores y extractores.
- Activación de cerraduras, sirenas o solenoides correctamente protegidos.
- Temporizadores, termostatos y controles por sensores.
- Prototipos de domótica y control remoto de cargas.
- Conmutación de circuitos DC con una fuente independiente.
Seguridad al controlar cargas de 220V
Advertencia: trabajar con tensión de red puede causar electrocución, incendio o daños materiales. La inscripción 10A/250VAC del relé no garantiza por sí sola que un montaje abierto sea seguro para 220V.
Para cargas conectadas a la red eléctrica se requiere diseño y montaje por una persona calificada, caja aislante, fusible o protección adecuada, conductores dimensionados, separación física entre baja y alta tensión, alivio de tracción y cumplimiento de la normativa aplicable. No manipules el módulo energizado ni lo uses expuesto.
En cargas inductivas, la corriente de arranque y los arcos en los contactos pueden superar ampliamente el consumo nominal. Utiliza margen de seguridad, protección contra transientes y, cuando corresponda, un contactor o dispositivo de potencia certificado.
Preguntas frecuentes sobre el módulo relé 5V
¿Este módulo relé tiene optoacoplador?
No. La unidad mostrada utiliza un transistor para manejar la bobina y un diodo de protección, pero no incorpora aislamiento mediante optoacoplador.
¿Puedo controlar este relé con Arduino Uno?
Sí. Arduino Uno dispone de alimentación y niveles lógicos de 5 V compatibles con este tipo de módulo. Debes usar VCC, GND e IN y comprobar el estado de activación antes de conectar la carga.
¿Puedo conectar el módulo relé directamente a un ESP32?
El módulo debe alimentarse con 5 V y compartir GND con el controlador. Como ESP32 utiliza lógica de 3,3 V, verifica que IN responda correctamente o incorpora una adaptación de nivel. No conectes 5 V a un GPIO del ESP32.
¿Qué significan NO, NC y COM en un relé?
COM es el contacto común. NO está abierto mientras el relé permanece en reposo y se cierra al activarlo. NC está cerrado en reposo y se abre cuando el relé se activa.
¿El relé realmente soporta 10A?
El JQC-3F está marcado para 10 A en determinadas cargas resistivas y condiciones. La capacidad práctica del módulo puede ser menor por la placa, bornera, temperatura, ciclos de trabajo y tipo de carga. Las cargas inductivas deben dimensionarse con un margen mayor.
¿Se puede utilizar este módulo relé con 220V?
El contacto del relé está marcado para hasta 250 V AC en condiciones específicas, pero la tensión de red exige montaje profesional, caja, protecciones y separación apropiada. No es recomendable como primer proyecto ni debe utilizarse expuesto.
Compra tu módulo relé 5V en Chile
Disponible en Especificar.cl con stock local, retiro en Curauma, Valparaíso, y despacho a todo Chile. Una alternativa compacta para agregar una salida electromecánica de un canal a proyectos Arduino y sistemas de automatización.
