En el mundo de la electrónica y la robótica, el capacitor (también llamado condensador) es uno de los componentes más fundamentales y versátiles. Funciona como una pequeña batería con capacidad de carga y descarga ultra rápida, almacenando energía eléctrica en un campo eléctrico interno.
¿Qué es un Capacitor y Cómo Funciona?

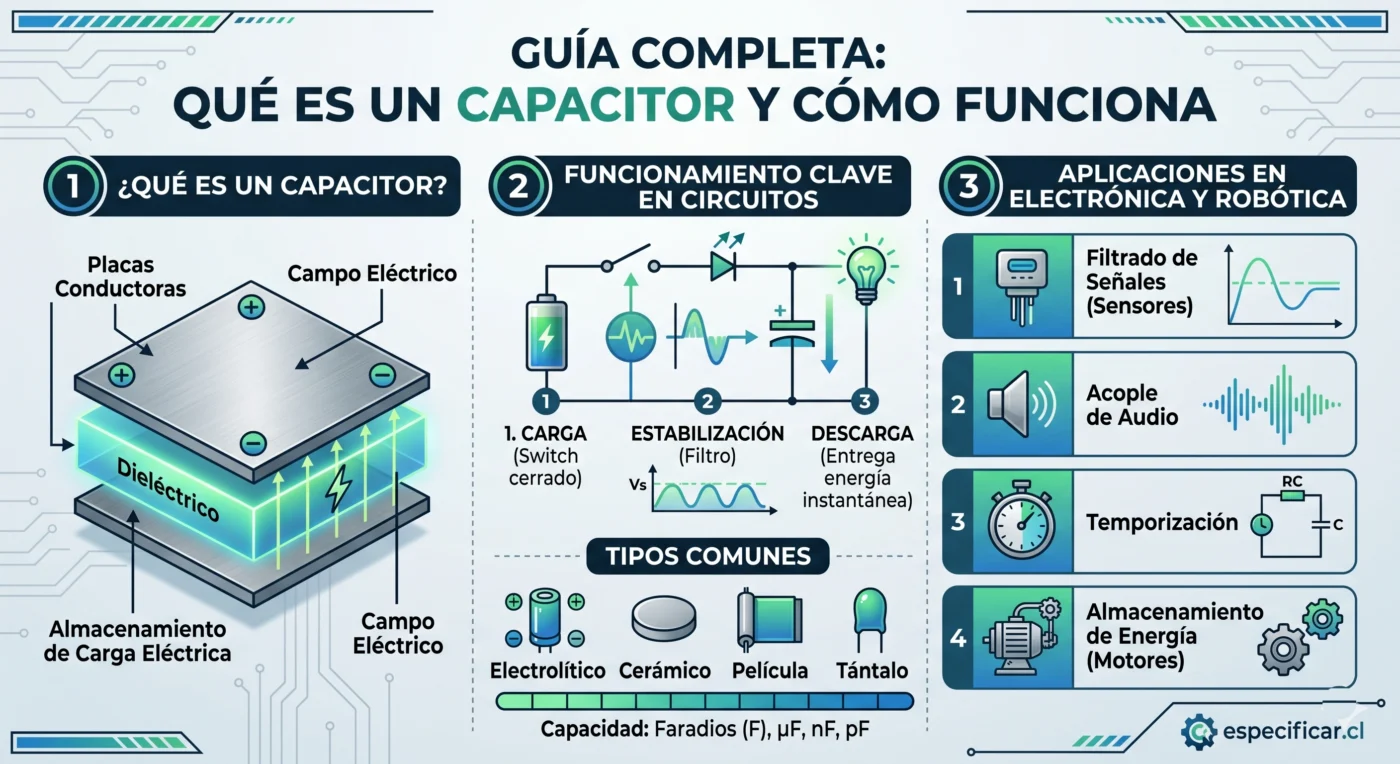

Estructuralmente, un capacitor consiste en dos placas conductoras separadas por un material aislante llamado dieléctrico. Cuando se aplica voltaje, las cargas se acumulan en las placas (positiva en una, negativa en la otra), creando el campo electromagnético que almacena la energía.
A diferencia de una batería que almacena energía química, el capacitor almacena energía en un campo eléctrico y puede liberarla casi instantáneamente.
La Unidad de Medida: El Faradio (F)
La capacitancia se mide en Faradios (F), en honor al científico Michael Faraday. Sin embargo, en la práctica electrónica se usan submúltiplos porque un Faradio es enorme:
- microfaradio (µF) = 0,000001 F — capacitores electrolíticos de filtrado
- nanofaradio (nF) = 0,000000001 F — capacitores cerámicos para audio
- picofaradio (pF) = 0,000000000001 F — capacitores para alta frecuencia
Tipos de Capacitores más Usados en Arduino y Robótica
1. Capacitores Electrolíticos
Son polarizados (tienen lado positivo y negativo marcados). Ofrecen grandes capacidades en tamaños compactos. Son los más comunes para filtrar la alimentación de placas Arduino y motores DC.
- Uso típico: Filtrado de la fuente de poder, condensadores de desacoplamiento cerca del Arduino
- Valores comunes: 10µF, 100µF, 470µF, 1000µF
- ⚠️ Conectar al revés los puede dañar o hacer que exploten
2. Capacitores Cerámicos
No son polarizados (se pueden conectar en cualquier dirección). Ideales para filtrar ruido de alta frecuencia y suprimir interferencias electromagnéticas.
- Uso típico: Filtrado de ruido cerca de chips y sensores
- Valores comunes: 100nF (104), 10nF (103), 1µF
3. Capacitores de Tántalo
Más estables y compactos que los electrolíticos. Se usan en aplicaciones que requieren alta confiabilidad y precisión en espacios reducidos.
Aplicaciones Prácticas en Proyectos Arduino
Filtrado de la Alimentación
Cuando motores DC se conectan al mismo circuito que el Arduino, los picos de corriente en el arranque pueden causar reinicios indeseados. Un capacitor de 100µF a 470µF entre VCC y GND, colocado cerca del conector de alimentación del Arduino, absorbe estos picos.
Desacoplamiento de Señales
Un capacitor de 100nF (cerámico) colocado entre VCC y GND, lo más cerca posible de los pines de alimentación de cada chip, filtra el ruido de alta frecuencia y previene interferencias entre componentes.
Circuitos RC de Temporización
Combinados con resistencias, los capacitores forman circuitos RC que crean retardos de tiempo precisos. La constante de tiempo τ = R × C determina el tiempo de carga/descarga.
Cómo Leer el Valor de un Capacitor
Los capacitores electrolíticos imprimen el valor directamente. Los cerámicos usan un código de 3 dígitos:
- 104 = 1, 0 + 4 ceros en picofaradios = 100.000 pF = 100 nF = 0,1 µF
- 103 = 10.000 pF = 10 nF
- 470 = 47 pF (sin multiplicador)
Para tus proyectos con Arduino Uno o ESP32, siempre ten a mano capacitores cerámicos de 100nF y electrolíticos de 100µF. Ver también: Electrónica en Chile: Guía Completa.
