Las resistencias son uno de los componentes más fundamentales en electrónica. Sin embargo, leer su valor mediante el código de colores puede ser intimidante para los principiantes. Esta guía te dará la tabla completa y ejemplos prácticos para identificar cualquier resistencia al instante.
¿Qué es el Código de Colores de Resistencia?
El código de colores es un sistema estandarizado internacionalmente (IEC 60062) que permite imprimir el valor de la resistencia (en ohmios) y su tolerancia directamente en el cuerpo del componente, en forma de bandas de color.

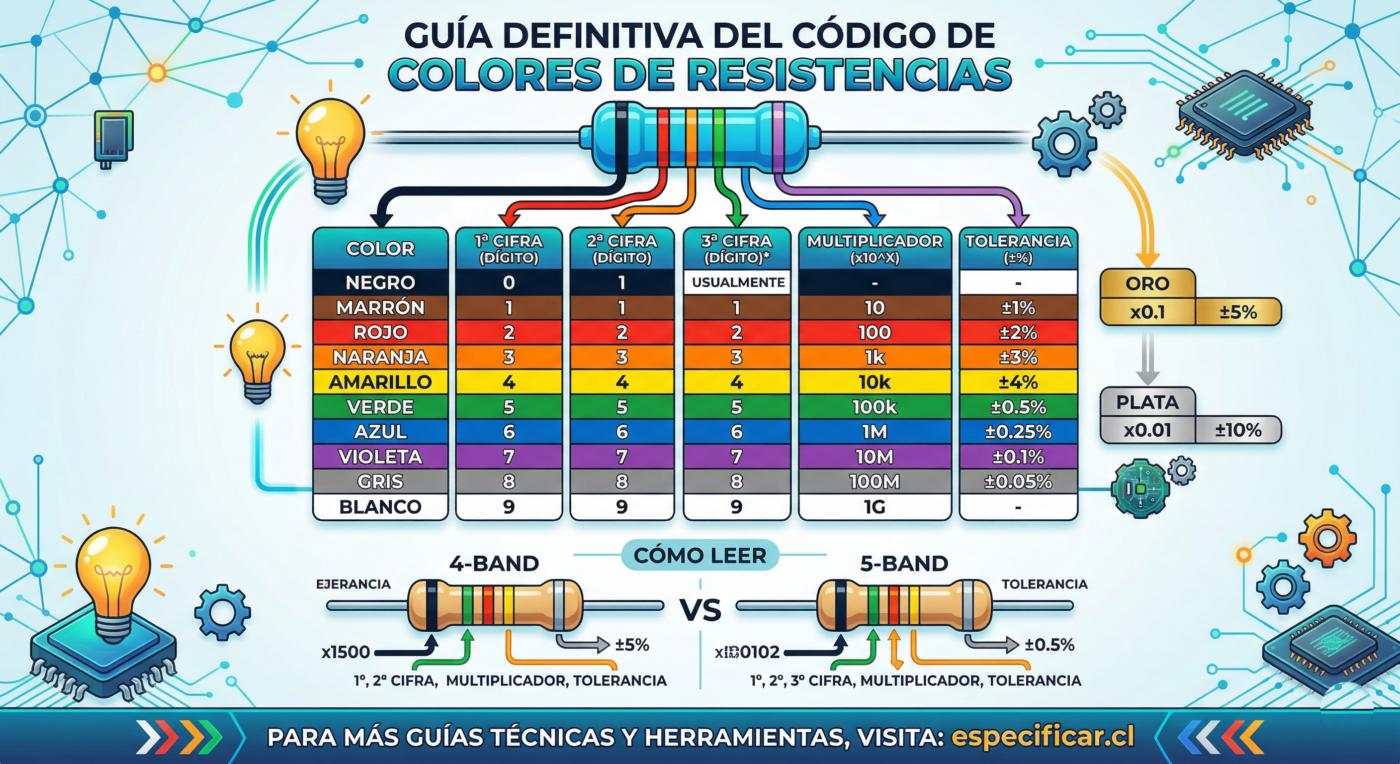

Tabla Completa del Código de Colores
| Color | Valor del dígito | Multiplicador | Tolerancia |
|---|---|---|---|
| ⬛ Negro | 0 | ×1 (Ω) | — |
| 🟫 Marrón | 1 | ×10 | ±1% |
| 🔴 Rojo | 2 | ×100 | ±2% |
| 🟠 Naranja | 3 | ×1.000 | — |
| 🟡 Amarillo | 4 | ×10.000 | — |
| 🟢 Verde | 5 | ×100.000 | ±0.5% |
| 🔵 Azul | 6 | ×1.000.000 | ±0.25% |
| 🟣 Violeta | 7 | ×10.000.000 | ±0.1% |
| ⬜ Gris | 8 | — | ±0.05% |
| ⬜ Blanco | 9 | — | — |
| 🥇 Dorado | — | ×0.1 | ±5% |
| ⬜ Plateado | — | ×0.01 | ±10% |
Cómo Leer una Resistencia de 4 Bandas
La mayoría de las resistencias comunes son de 4 bandas:
- Banda 1: Primer dígito del valor
- Banda 2: Segundo dígito del valor
- Banda 3: Multiplicador
- Banda 4: Tolerancia (generalmente dorado ±5% o plateado ±10%)
Ejemplo: Amarillo (4) - Violeta (7) - Rojo (×100) - Dorado (±5%) = 4.700 Ω = 4.7 kΩ ±5%
Resistencias de 5 Bandas (Alta Precisión)
Las resistencias de precisión (±1% o mejor) usan 5 bandas:
- Bandas 1-3: Tres dígitos del valor
- Banda 4: Multiplicador
- Banda 5: Tolerancia
Ejemplo: Marrón (1) - Verde (5) - Negro (0) - Negro (×1) - Marrón (±1%) = 150 Ω ±1%
Resistencias Más Usadas con Arduino
- 220Ω: Para proteger LEDs de los pines del Arduino (PIN → Resistencia → LED → GND)
- 1kΩ: Pull-up/pull-down para botones y señales digitales
- 10kΩ: Pull-up/pull-down estándar para entradas digitales, divisores de voltaje para el LDR KY-018
- 4.7kΩ: Pull-up para sensores I2C y DHT11
Truco para Recordar el Orden de los Colores
Memoriza esta frase mnemotécnica en español:
No Me Río, Nadie Ama Verdaderamente Azul Violeta Gris Blanco
(Negro, Marrón, Rojo, Naranja, Amarillo, Amarillo... — cada letra inicial corresponde a un color)
Con tu Kit Arduino Uno de Especificar.cl, recibirás resistencias de varios valores para comenzar tus primeros proyectos. Ver también: Componentes del Arduino Uno.
